當前位置：首頁 > 產品中心 > 直線導軌 > SNSE35C 高抗扭矩方形滾珠滑塊

prev

next

產品名稱：SNSE35C 高抗扭矩方形滾珠滑塊

類目：直線導軌

品牌：JYU

型號：SNSE35C

樣本：PDF下載

在線詢價

產品詳情

規格:35
長度:111.4
寬度:70
組合高度:48
導軌孔距:80
安裝孔尺寸:50*50

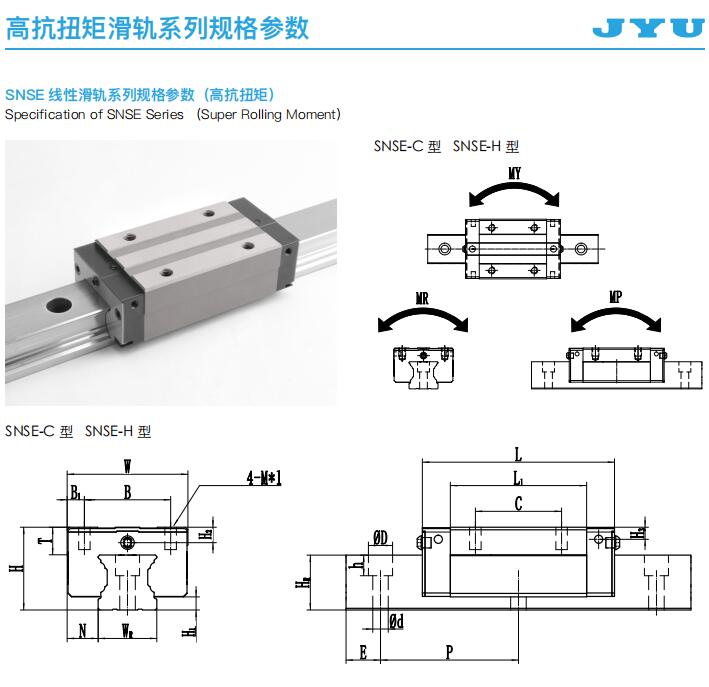

型號	組件尺寸					滑塊尺寸
型號	H	H1		N		W	B	B1	C	L1	L	G	K1		K2	T	H2	H3	MXl

SNSE15C	24	4.1		9.5		34	26	4	26	39.6	58.2	6	10.8		4.3	6	3.8	3.8	M4x6
SNSE25C	36	6.1		12.5		48	35	6.5	35	61	84	13	17.4		5.0	8	6	5.5	M6x8
SNSE25H	36	6.1		12.5		48	35	6.5	50	78.4	101.4	13	18.6		5.0	8	6	5.5	M6x8
SNSE30C	42	7.0		16.0		60	40	10	40	69	97.4	13	19.75		8.7	9.5	6.7	7	M8x10
SNSE30H	42	7.0		16.0		60	40	10	60	91.5	119.9	13	21		8.7	9.5	6.7	7	M8x10
SNSE35C	48	7.6		18.0		70	50	10	50	79	111.4	13	22.6		7.0	10.2	9	7	M8x13
SNSE35H	48	7.6		18.0		70	50	10	72	103.4	135.8	13	23.8		7.0	10.2	9	7	M8x13
SNSE45C	60	9.7		20.5		86	60	13	60	97.2	137.6	13	23		8.7	16	8.5	8.2	M10x17
SNSE45H	60	9.7		20.5		86	60	13	80	133.6	174	13	31.2		8.7	16	8.5	8.2	M10x17

型號	導軌尺寸								導軌的固定螺栓尺寸		基本動額定負荷	基本靜額定負荷		容許靜力矩				重量
型號	WR	HR		D	h	d	P	E	(mm)		C(KN)	Co(KN)		MR KN-m		MP KN-m	MY KN-m	滑塊 kg	導軌 kg/m

SNSE15C	15	16.2		7.5	5.9	4.5	60	20	M4x17		12.44	16.52		0.17		0.13	0.13	0.11	1.58
SNSE25C	23	24.3		11	9	7	60	20	M6x22		29.58	37.19		0.55		0.44	0.44	0.37	3.38
SNSE25H	23	24.3		11	9	7	60	20	M6x22		34.27	45.77		0.68		0.65	0.65	0.47	3.38
SNSE30C	28	28.0		14	12	9	80	20	M8x25		38.92	46.71		0.87		0.63	0.63	0.61	5.1
SNSE30H	28	28.0		14	12	9	80	20	M8x25		49.57	66.16		1.23		1.10	1.10	0.82	5.1
SNSE35C	34	31.9		14	12	9	80	20	M8x28		51.76	67.11		1.58		0.98	0.98	0.93	7.14
SNSE35H	34	31.9		14	12	9	80	20	M8x28		65.91	95.08		2.24		1.81	1.81	1.22	7.14
SNSE45C	45	39.9		20	17	14	105	22.5	M12x37		83.28	95.35		3.25		2.10	2.10	1.72	11.51
SNSE45H	45	39.9		20	17	14	105	22.5	M12x37		106.26	135.07		4.61		3.99	3.99	2.39	11.51
