當前位置：首頁 > 產品中心 > 直線導軌 > SNHE15C 高抗扭矩方形滾珠滑塊

prev
next

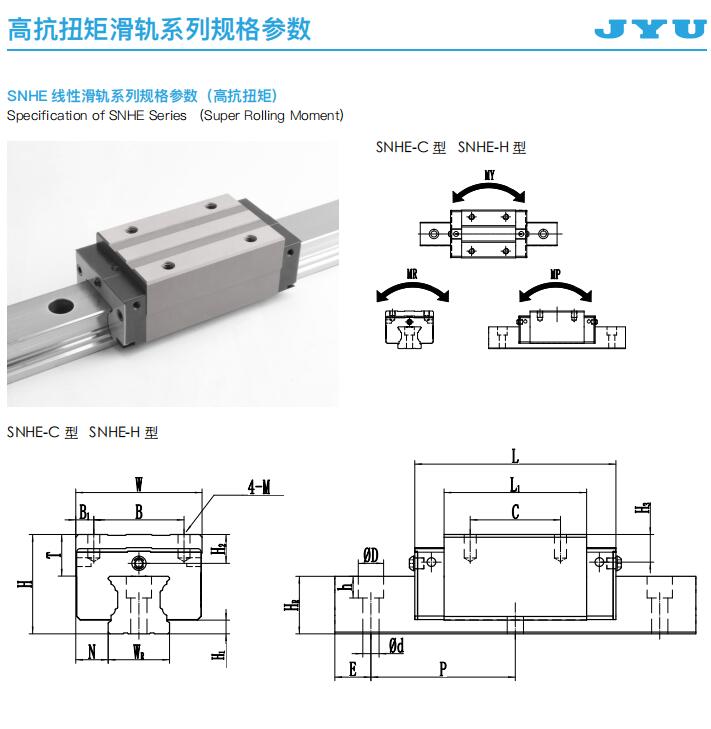

產品名稱：SNHE15C 高抗扭矩方形滾珠滑塊

類目：直線導軌

品牌：JYU

型號：SNHE15C

樣本：PDF下載

在線詢價
產品詳情
  • 規格:15
  • 長度:58.2
  • 寬度:44
  • 組合高度:28
  • 導軌孔距:60
  • 安裝孔尺寸:26*26
型號 組件尺寸
（mm）		 滑塊尺寸
（mm）
H H1 N W B B1 C L1 L G K2 T H2 H3 MXl

SNHE15C 28 4.1 9.5 34 26 4 26 39.6 58.2 6 4.25 6 7.8 7.8 M4x6
SNHE20C 30 4.65 12 44 32 6 36 52.5 74.9 6 5.5 8 3.7 3.5 M5x6
SNHE20H 30 4.65 12 44 32 6 50 68.5 90.9 6 5.5 8 3.7 3.5 M5x6
SNHE25C 40 6.1 12.5 48 35 6.5 35 61 84 13 5 8 10 9.5 M6x8
SNHE25H 40 6.1 12.5 48 35 6.5 50 78.4 101.4 13 5 8 10 9.5 M6x8
SNHE30C 45 7 16 60 40 10 40 69 97.4 13 8.7 9.5 9.7 10 M8x10
SNHE30H 45 7 16 60 40 10 60 91.5 119.9 13 8.7 9.5 9.7 10 M8x10
SNHE35C 55 7.6 18 70 50 10 50 79 111.4 13 7 10.2 16 14 M8x13
SNHE35H 55 7.6 18 70 50 10 72 103.4 135.8 13 7 10.2 16 14 M8x13
SNHE45C 70 9.7 20.5 86 60 13 60 97.2 137.6 13 8.7 16 18.5 18.2 M10x17
SNHE45H 70 9.7 20.5 86 60 13 80 133.6 174 13 8.7 16 18.5 18.2 M10x17

型號 導軌尺寸
（mm）		 導軌的固定螺栓尺寸 基本動額定負荷 基本靜額定負荷 容許靜力矩   重量
WR HR D h d P E (mm) C(KN) Co(KN) MR
KN-m		 MP
KN-m		 MY
KN-m		 滑塊
kg		 導軌
kg/m

SNHE15C 15 16.2 7.5 5.9 45 60 20 M4x17 12.44  16.52  0.17  0.13  0.13  0.15 1.58
SNHE20C 20 20.55 9.5 8.5 6 60 20 M5x19 20.05  25.82  0.34  0.25  0.25  0.25 2.48
SNHE20H 20 20.55 9.5 8.5 6 60 20 24.20  33.77  0.44  0.43  0.43  0.33 2.48
SNHE25C 23 24.25 11 9 7 60 20 M6x22 29.58  37.19  0.55  0.44  0.44  0.46 3.38
SNHE25H 23 24.25 11 9 7 60 20 34.27  45.77  0.68  0.65  0.65  0.59 3.38
SNHE30C 28 28.35 14 12 9 80 20 M8x25 38.92  46.71  0.87  0.63  0.63  0.71 5.1
SNHE30H 28 28.35 14 12 9 80 20 49.57  66.16  1.23  1.10  1.10  0.94 5.1
SNHE35C 34 31.85 14 12 9 80 20 M8x28 51.76  67.11  1.58  0.98  0.98  1.24 7.14
SNHE35H 34 31.85 14 12 9 80 20 65.91  95.08  2.24  1.81  1.81  1.62 7.14
SNHE45C 45 39.85 20 17 14 105 22.5 M12x37 83.28  95.35  3.25  2.10  2.10  2.38 11.51
SNHE45H 45 39.85 20 17 14 105 22.5 106.26  135.07  4.61  3.99  3.99  3.01 11.51
相同內徑型號
上一條：FNSE45H 高抗扭矩有法蘭滾珠滑塊
下一條：SNHE20C 高抗扭矩方形滾珠滑塊

返回列表
