當前位置：首頁 > 產品中心 > 直線導軌 > SNHR65H 方形滾柱滑塊

prev
next

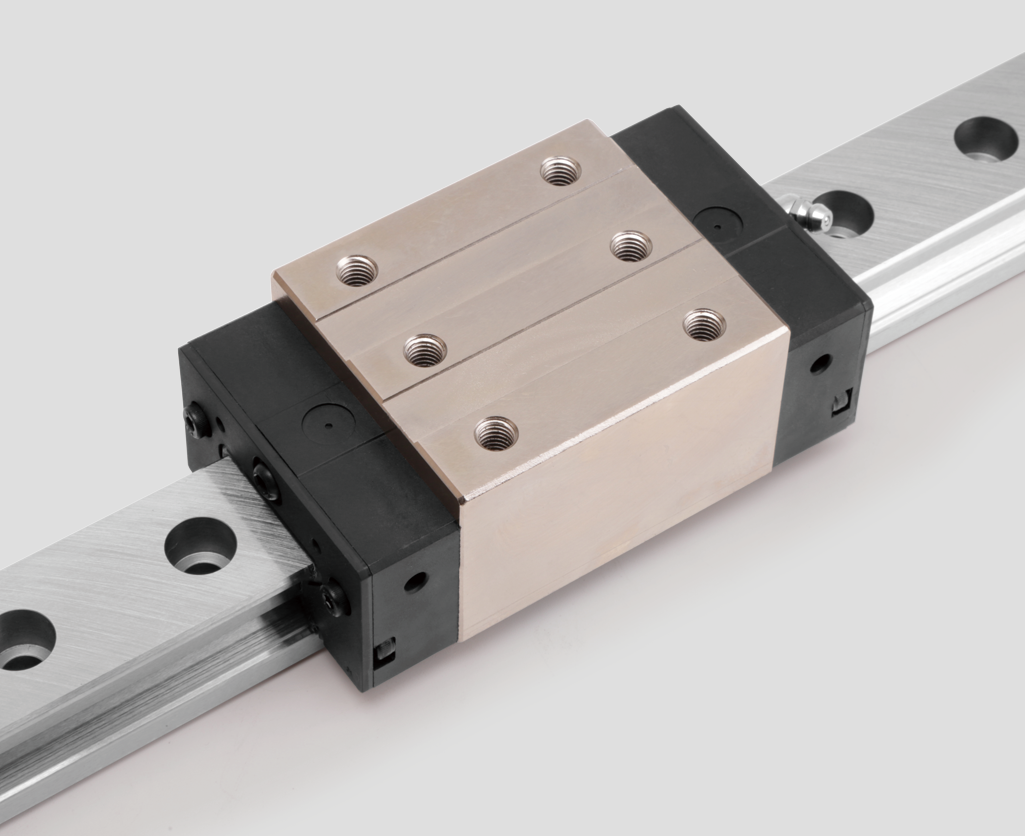

產品名稱：SNHR65H 方形滾柱滑塊

類目：直線導軌

品牌：JYU

型號：SNHR65H

樣本：PDF下載

在線詢價
產品詳情
  • 規格:65
  • 長度:295
  • 寬度:126
  • 組合高度:90
  • 導軌孔距:75
  • 安裝孔尺寸:76*120

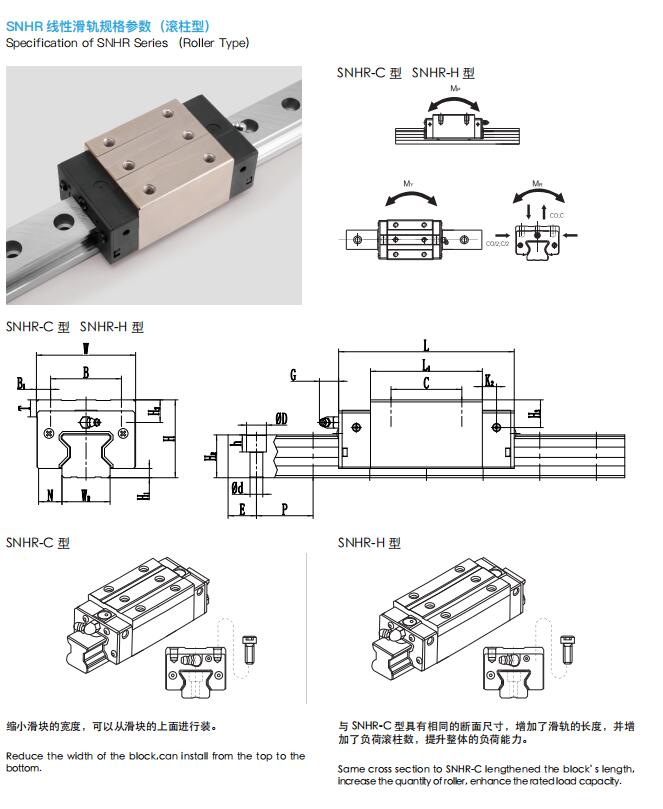

型號
Model		 組件尺寸 Component Demension 滑塊尺寸(MM)
Block Dimension		 油嘴規格 Grease Nipple Specification
H H1 N W B B1 C L1 L K1 K2 G MXL T H2 H3

SNHR20C 34 5 12 44 32 6 36 57.5 86 15.8 6 5.3 M5X8 8 8.3 8.3 G-M6
SNHR20H 50 77.5 106 18.8
SNHR25C 40 5.5 12.5 48 35 6.5 35 64.5 97.9 20.75 7.25 12 M6X8 9.5 10.2 10 G-M6
SNHR25H 50 81 114.4 21.5
SNHR30C 45 6 16 60 40 10 40 71 109.8 23.5 8 12 M8X10 9.5 9.5 10.3 G-M6
SNHR30H 60 93 131.8 24.5
SNHR35C 55 6.5 18 70 50 10 50 79 124 22.5 10 12 M8X12 12 16 19.6 G-M6
SNHR35H 72 106.5 151.5 25.5
SNHR45C 70 8 20.5 86 60 13 60 106 153.2 31 10 12.9 M10X17 16 20 24 G-PT1/8
SNHR45H 80 139.8 187 37.9
SNHR55C 80 10 23.5 100 75 12.5 75 125.5 183.7 37.75 12.5 12.9 M12X18 17.5 22 27.5 G-PT1/8
SNHR55H 95 173.8 232 51.9
SNHR65C 90 12 31.5 126 76 25 70 160 232 60.8 15.8 12.9 M16X20 25 15 15 G-PT1/8
SNHR65H 120 223 295 67.3

型號
Model		 導軌尺寸
Rail Dimensions (mm)		 導軌固定 螺栓尺寸 Tightening Bolt of Rail 基本額定負荷
Basic Load Rating		 容許靜力矩
Allowable Static Torque		 重量
Weight
WR HR D h d P E (mm) C
(KN)		 Co
(KN)		 MR
KN-m		 MP
KN-m		 MY
KN-m		 滑塊 Block(kg) 導軌(kg/m)
Rail(kg/m)

SNHR20C 20 21 9.5 8.5 6 30 20 M5X20 21.3 46.7 0.647 0.46 0.46 0.44 2.76
SNHR20H 26.9 63 0.872 0.837 0.837 0.62
SNHR25C 23 23.6 11 9 7 30 20 M6X20 27.7 57.1 0.758 0.605 0.605 0.67 3.08
SNHR25H 33.9 73.4 0.975 0.991 0.991 0.86
SNHR30C 28 28 14 12 9 40 20 M8X25 39.1 82.1 1.445 1.06 1.06 1.06 4.41
SNHR30H 48.1 105 1.846 1.712 1.712 1.42
SNHR35C 34 30.2 14 12 9 40 20 M8X25 57.9 105.2 2.17 1.44 1.44 1.61 6.06
SNHR35H 73.1 142 2.93 2.6 2.6 2.21
SNHR45C 45 38 20 17 14 52.5 22.5 M12X35 92.6 178.8 4.52 3.05 3.05 3.22 9.97
SNHR45H 116 230.9 6.33 5.47 5.47 4.41
SNHR55C 53 44 23 20 16 60 30 M14X45 130.5 252 8.01 5.4 5.4 5.18 13.98
SNHR55H 167.8 348 11.15 10.25 10.25 7.34
SNHR65C 63 53 26 22 18 75 35 M16X50 213 411.6 16.2 11.59 11.59 11.04 20.22
SNHR65H 275.3 572.7 22.55 22.17 22.17 15.75
相同內徑型號
